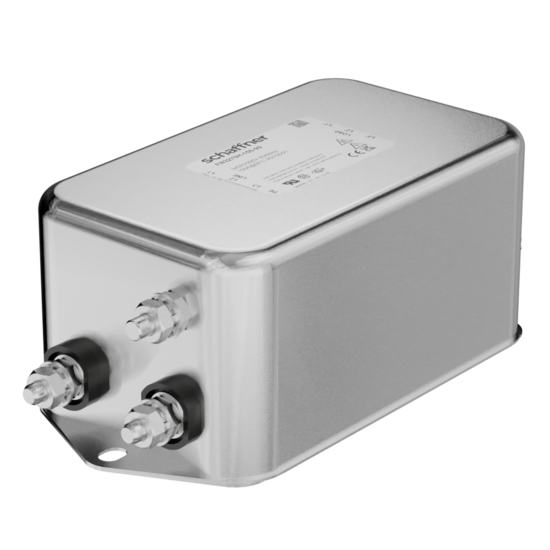

Very High Performance Single-Phase Filters FN2090

具有优异衰减性能的多级AC/DC EMI滤波器

• 额定电流为1至30A

• 两级滤波器

• 极高的差模和共模衰减

• 可选的医疗版本（B型）

• 可选的安全版本（A型）

• 可选的增强性能版本

• 可选的过电压保护（Z型）

额定电压

250 VAC, 50/60 Hz

250 VDC

工作频率

DC to 400 Hz

额定电流

1 to 30 A @ 40°C max.

高电位测试电压

P –> N 1100 VDC for 2 sec

P –> PE 2000 VAC for 2 sec (equiv. cap <88 nF)

P –> PE 2550 VDC for 2 sec (equiv. cap >88 nF)

P –> PE 2500 VAC for 2 sec (B types)

温度范围（操作和存储）

-25°C to +100°C (25/100/21)**

认证为

UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (applies to AC and DC applications)

可燃性对应于

Laces for -07 version: UL 94 VW-1

Terminal plastic for -06/-08 version: UL 94 V-0

Grommet for -07 version: UL 94 V-0

浪涌脉冲保护（Z型）

Helps compliance to IEC61000-4-5 (Differential Mode only)

过电压类别

II acc. IEC 60664-1

污染程度

2 acc. IEC 60664-1

海拔高度

2000m (above derating applies)**

*额定频率下的最大有效值工作电压或最大直流工作电压 _x000D_ **超过此规格的特殊要求（例如：-40 °C或更高的海拔），请联系您当地的夏弗纳销售办事处。_x000D_ 夏弗纳销售办事处

* maximum RMS operating voltage at rated frequency or the maximum DC operating voltage ** for dedicated requests exceeding this specification (e.g. -40 °C or higher altitude) please contact your local Schaffner Sales office
