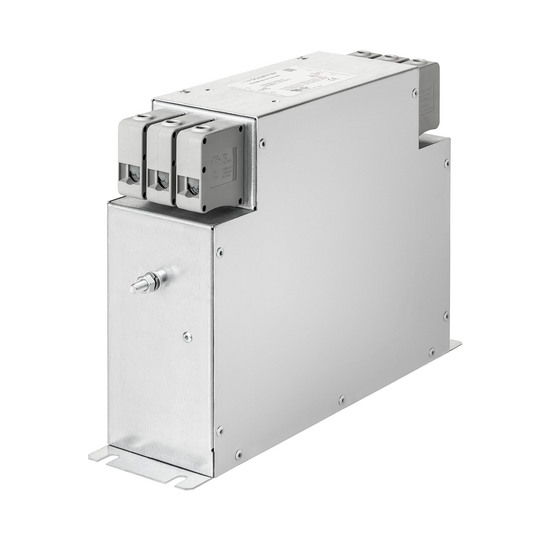

3-Phase Filters FN3287 / FN3288

用于变频器和电力驱动系统的最小的书本式EMC/RFI滤波器

• 标准和高性能的EMC解决方案

• 节省占用空间的书本式外壳

• 固态安规连接器

• 标准衰减性能FN3287

• 高衰减性能FN3288

• 用于690VAC应用的HV版本

• 用于IT分配网络的HVIT-和IT版本

• 低泄漏电流版本

最大连续工作电压

3x 530/305 VAC (FN3287, FN3288)

3x 530 VAC (FN3288IT)

3x 760/440 VAC (FN3288HV)

3x 760 VAC (FN3288HVIT)

污染程度

3 acc. IEC 60664-1

MTBF

> 200,000 hours

SCCR**

100 kA acc. to UL508 - high fault current

额定电流

10 to 230 A

10 to 230 A @50°C

工作频率

DC to 60 Hz

高电位测试电压

P -> E 2260 VDC for 2 s (FN3287, FN3288)

P -> E 2900 VDC for 2 s (FN3288IT)

P -> P 2280 VDC for 2 s (FN3287, FN3288, FN3288IT)

P -> E 2650 VDC for 2 s (FN3288HV)

P -> E 3530 VDC for 2 s (FN3288HVIT)

P -> P 3270 VDC for 2 s (FN3288HV)

过载能力

6x rated current for 1 sec, once per hour

1.5x rated current for 1 minute, once per hour

温度范围（操作和存储）

-40°C to +100°C (with current derating >50°C)

气候等级

40/100/21 acc. to IEC 60068-1

保护类别

IP 20 acc. to IEC 60529

过电压类别

III acc. IEC 60664-1

振动和冲击

3M4 (operation)

2M2 (transport) acc. to IEC 60721-3-3

IEC 60721-3-2

可燃性根据

UL 94 V-0

符合绝缘要求

> 1MOhm acc. to IEC 60204-1

与之对应的设计

UL 60939-3, IEC 60939-3

** SCCR（高故障电流acc UL508）。100 kA，有J型限流保险丝的过流保护。保险丝的额定值不应超过滤波器额定电流的150%。

** SCCR (High Fault Current acc UL508): 100 kA, with overcurrent protection of J-Type current limiting fuses. Fuse rating shall not exceed 150% of filter current rating.
